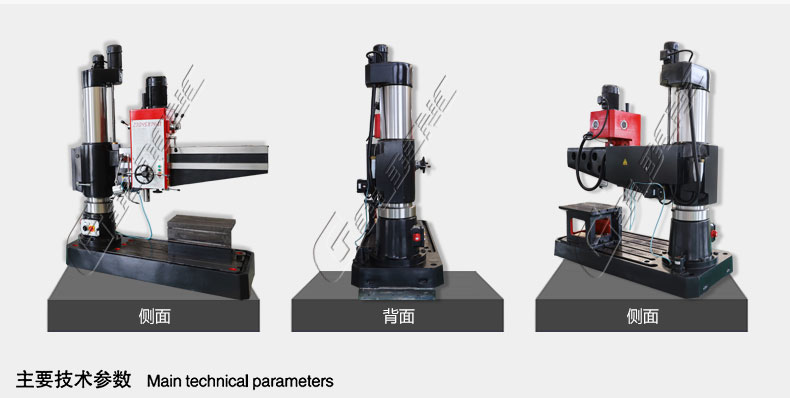

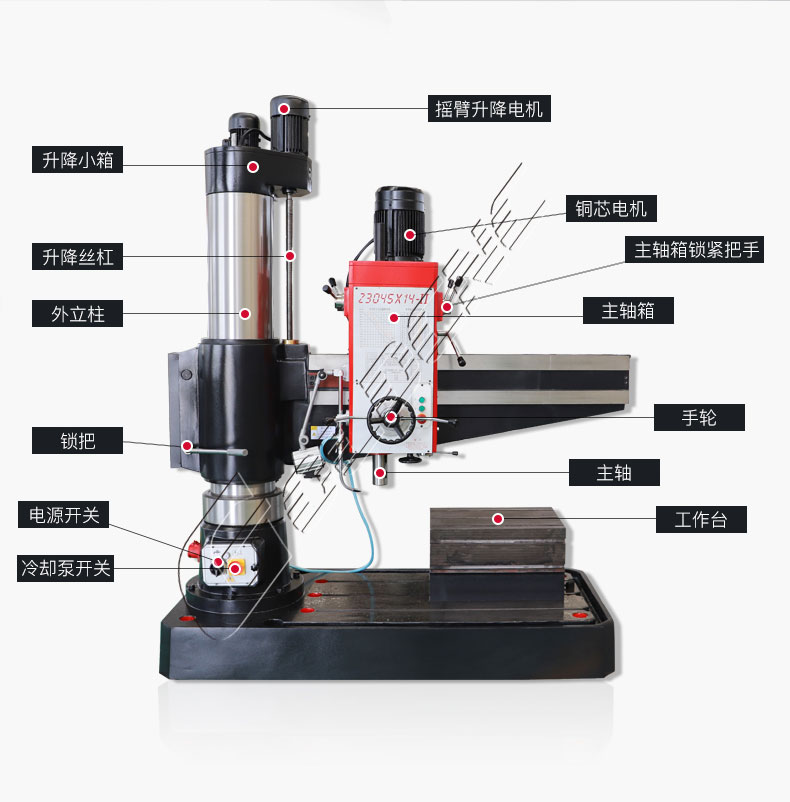

搖臂鑽床主要由底座、內立柱、外立柱、搖臂、主軸箱及工作台等部分組成。內立柱固定在底座的一端，在它的外麵套有外立柱，外立柱可繞內立柱回轉360度。搖臂的一端為套筒，它套裝在外立柱做上下移動。由於絲杆與外立柱連成一體，而升降螺母固定在搖臂上，因此搖臂不能繞外立柱轉動，隻能與外立柱一起繞內立柱回轉。主軸箱是一個複合部件，由主傳動電動機、主軸和主軸傳動機構、進給和變速機構、機床的操作機構等部分組成。主軸箱安裝在搖臂的水平導軌上，可以通過手輪操作，使其在水平導軌上沿搖臂移動。
