產品簡介

　　高純易燒結氧化鋁陶瓷粉（fěn）體材料主要用於新型氧化鋁陶（táo）瓷材料及新（xīn）型氧化鋁複合陶（táo）瓷材料的製造。

　　高純易燒結氧化鋁陶瓷粉體是將化學純度高、粒徑小、低溫易（yì）燒結等各種特性（xìng）組合起來，生產不（bú）同純度、等級的粉體材料，廣泛應用於陶瓷材料的各個（gè）領域。

　　穩定的質量控（kòng）製和的生產工序（xù）確保（bǎo）了每批產品的一致性。

　　公司與客戶進行經常性的密切交流合作（zuò），不斷開發（fā）提（tí）供符合客（kè）戶需求的氧化鋁粉體材料。

　　高純易燒（shāo）結氧化鋁陶瓷粉體按純度分為 99%、99.5%及 99.8%三大類。99.8%以上的燒結氧化鋁陶瓷（cí）粉，形貌為類球形，平均（jun1）粒徑為(D50)0.5μm;在空（kōng）氣中 1550℃的溫度下燒結，氧化鋁陶瓷（cí）材料純（chún）度達（dá）到 99.8%左右，密（mì）度 3.94g/cm3 以上，微觀結（jié）構晶粒在 1～6μm 之間，三點抗彎強度為 500Mpa;使用該粉體製（zhì）作的（de）Φ3-4mm 高（gāo）純氧（yǎng）化鋁研磨球，在1450℃下（xià）燒結成（chéng）瓷，燒結密（mì）度達到 3.85g/cm3 以上。

產品優勢（shì）

　　粉體粒徑小(D50)：≤0.5μm　粉體純度高：Al2O3 含量≥99.8%

　　低溫易燒結：1500℃燒結成瓷　燒結密度高：3.94g/cm3以上

　　陶瓷純度高：Al2O3含量≥99.8%　陶瓷晶粒小、韌性高、耐磨性好

主要產品

　　一、高純煆燒α氧化鋁 XJCD-205

　　二、高純氧化鋁陶瓷隔膜粉（fěn） XJCL-405

　　三、高純易燒結氧化鋁陶瓷分散粉 XJCF-505

　　四、高純易燒結氧化鋁陶瓷造粒粉 XJCZ-505

　　五（wǔ）、99 易燒（shāo）結氧化鋁陶瓷造粒粉 XJCZ-99

　　六、995 易（yì）燒結氧化鋁陶瓷造粒粉 XJCZ-995

　　七、95(96)氧化鋁陶瓷造粒（lì）粉（fěn） XJCZ-95

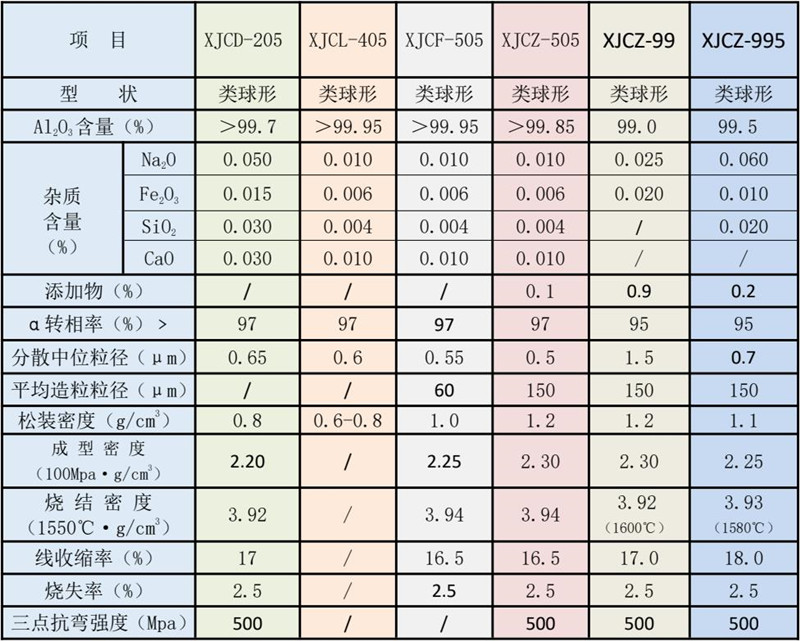

技術（shù）指標

　　注：XJCD、XJCF 係列粉體添加 0.1%氧（yǎng）化鎂研磨分散至相應（yīng）粒度，於 1550℃燒結，測試燒結密度等數據。

　　一 高純煆燒α氧化鋁

　　XJCD係（xì）列（liè）高純煆（duàn）燒α氧化鋁適合用戶根據本公司的產品特點，采取相應的生產工藝，製作（zuò）不（bú）同類（lèi）型（xíng）的產品。可按照客戶要（yào）求製作。

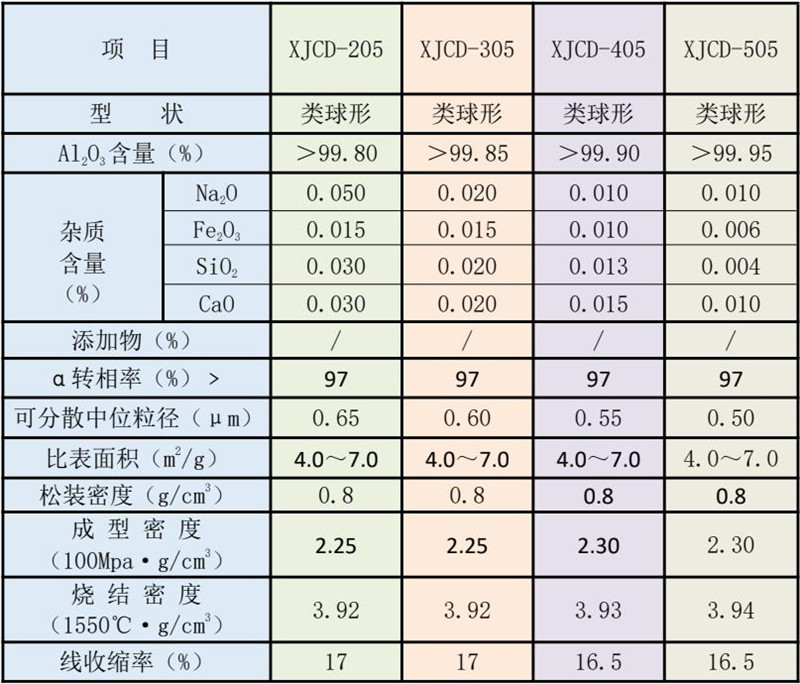

技術（shù）指標

　　注：XJCD係（xì）列粉體添加（jiā）0.1%氧化鎂研磨分散至相應粒（lì）度，於1550℃燒結，測試燒結密度等數據。

　　二 高純易燒結氧化鋁陶瓷分散粉

　　XJCF係列分散粉體適用注漿成（chéng）型工藝製造大型的、形狀複（fù）雜的、薄壁的氧化鋁（lǚ）陶瓷新材料。可根據（jù）客戶需要添加（jiā）燒結助劑。

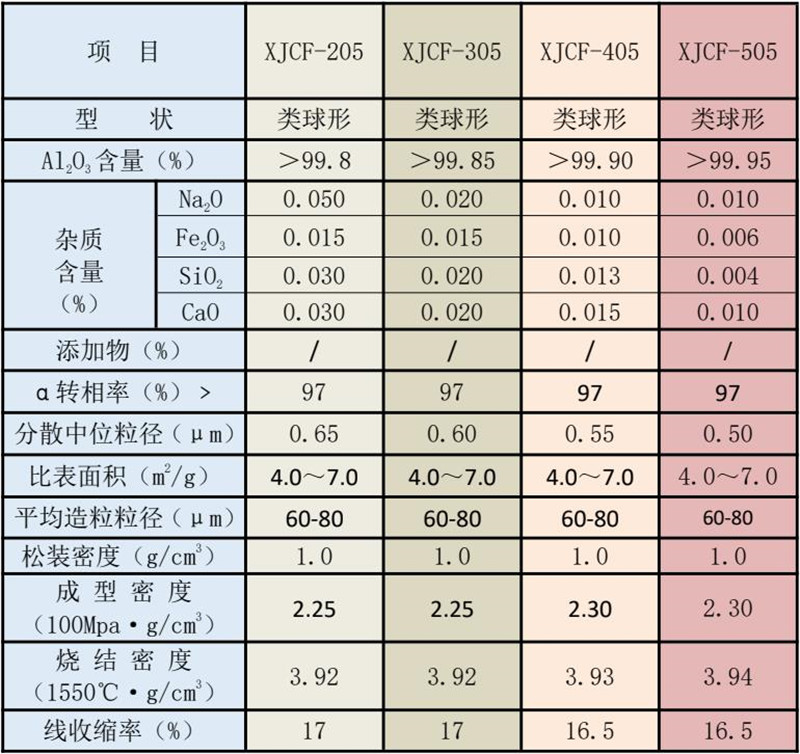

技術指標

　　注：XJCF係列粉體（tǐ）添加0.1%氧化鎂研磨分散至相應粒度，於（yú）1550℃燒結，測試燒結密度等數據。

　　三 高純氧化鋁（lǚ）陶瓷隔膜粉

　　XJCL係列粉體化學純度高、粒徑（jìng）小而均勻、形貌類球型，特別適合生產製（zhì）造鋰電池陶瓷隔膜，可有效（xiào）提高電池的機械性能、耐高溫性（xìng）能和安全性能。

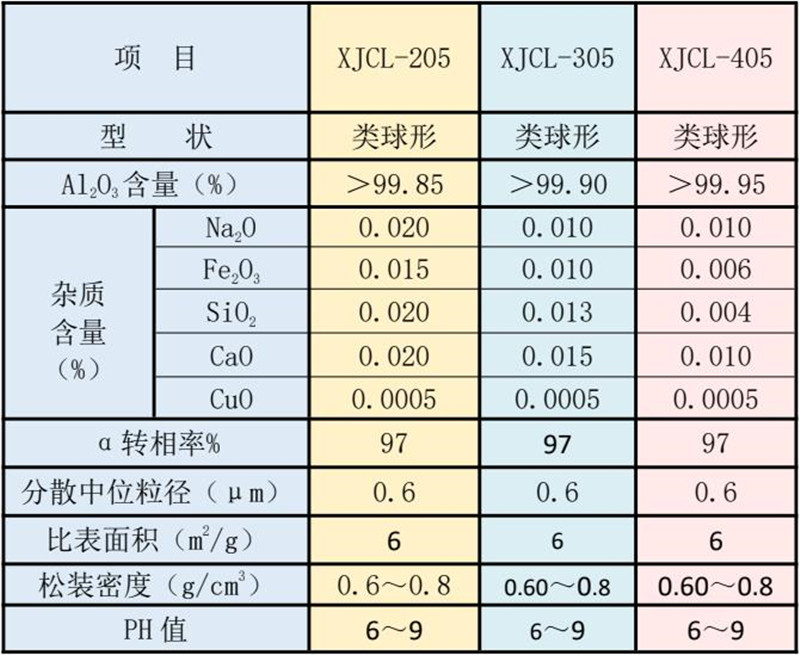

技術指標

　　四 高純（chún）易燒結氧化鋁陶瓷造粒粉

　　XJCZ係列陶瓷粉體適用幹壓和等靜壓成型等工藝製造的高純氧化鋁陶瓷新材料。

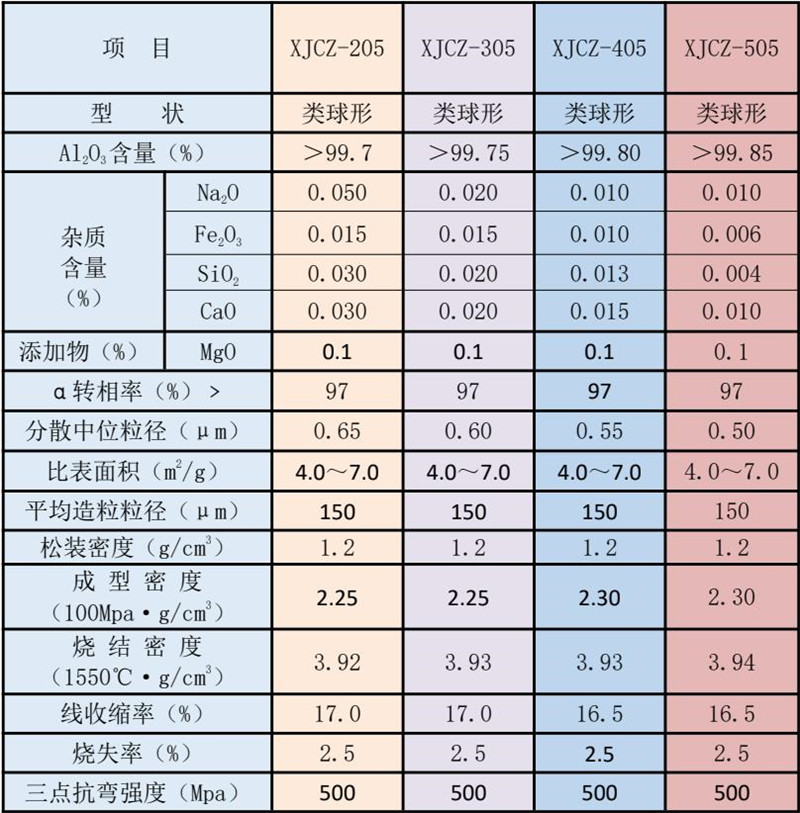

技術指（zhǐ）標

　　五 99易燒結氧化鋁陶瓷造粒（lì）粉

　　XJCZ-99係列陶（táo）瓷粉體適用幹壓和等靜壓成型等工（gōng）藝製造的99氧化鋁陶瓷新材料。

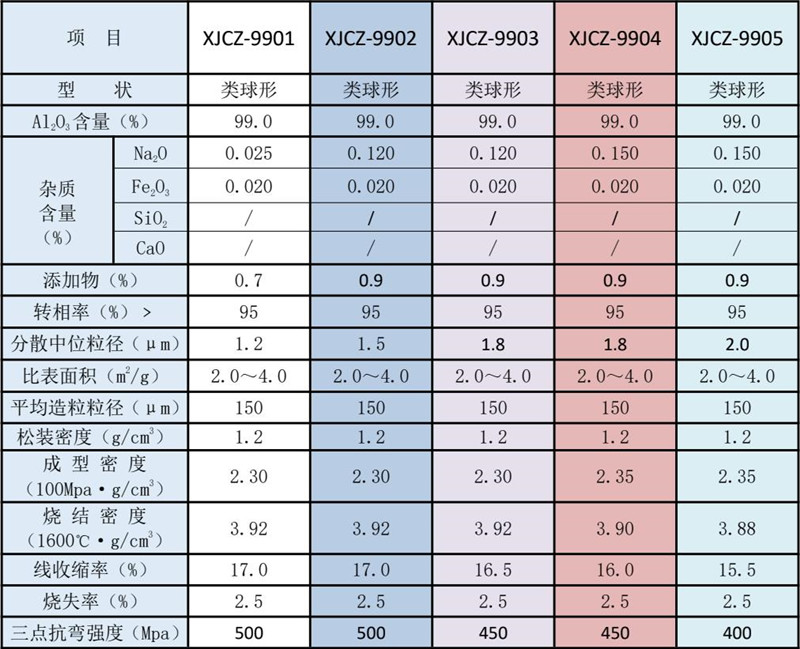

技術指標

　　六（liù） 995易燒結氧化鋁陶瓷造粒粉

　　XJCZ-995係列陶瓷粉體適用幹壓和等靜壓成型等工藝製造的995氧化鋁陶瓷新材（cái）料。

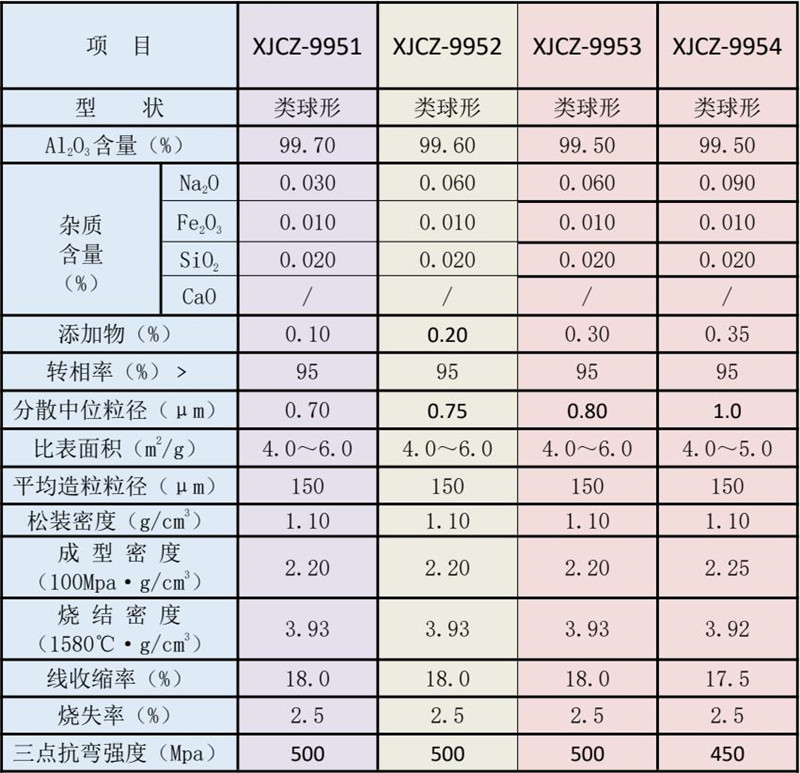

技術指標

　　七 99色瓷係列氧化鋁陶瓷造粒粉

　　XJCZ-99B與XJCZ-99H係列陶瓷粉（fěn）體適用幹壓和等靜壓成型等（děng）工藝製造的白色與微黃色99氧化鋁陶（táo）瓷新材料（liào）。

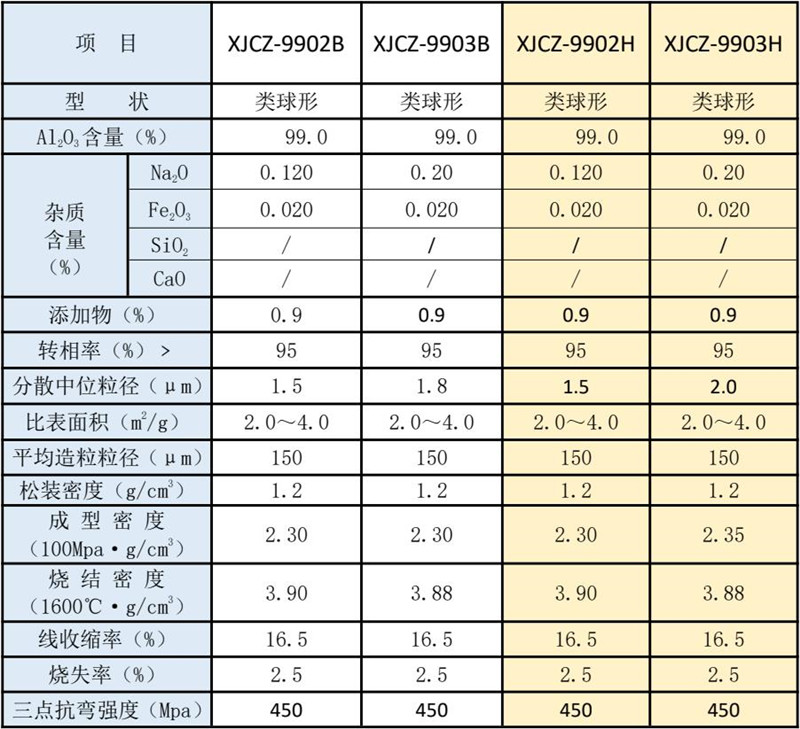

技（jì）術指標

　　八 97氧化鋁陶瓷造粒粉

　　XJCZ-97與XJCZ-97H係列陶瓷粉體適（shì）用幹壓和等（děng）靜壓成型等（děng）工藝製造的白色與微黃色97氧化鋁陶瓷新材料。

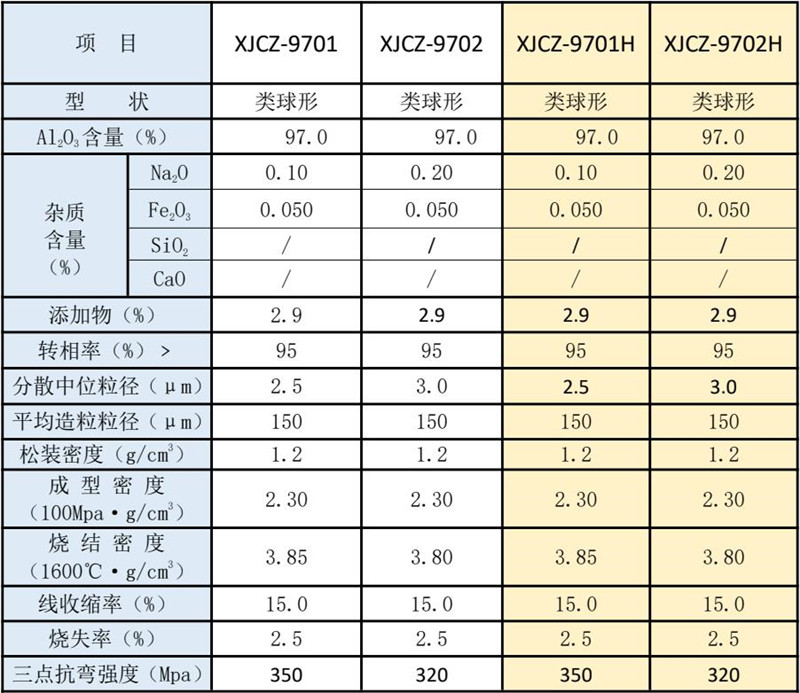

技術指標

　　九 95(96)氧化鋁陶瓷造粒粉

　　XJCZ-95 與 XJCZ-96 係列陶瓷粉體適用幹壓和等靜壓成（chéng）型（xíng）等工藝製造的氧化鋁陶瓷新材料。

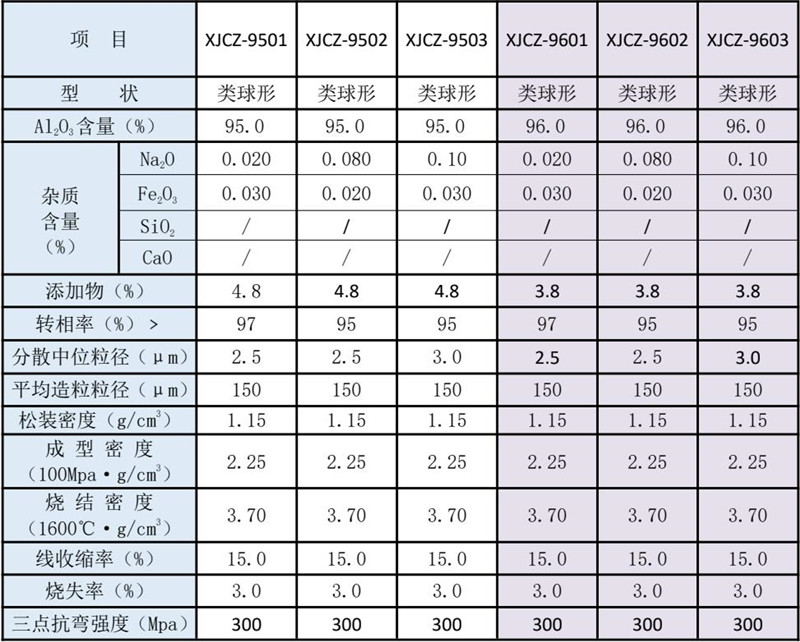

技術指標
